Boiler Industri, Prisip Kerja, Jenis, Konstruksi & Material, serta Aspek K3

Di lingkungan industri, jika listrik adalah saraf yang mengirimkan sinyal, maka boiler (pesawat uap) adalah motor penggerak yang memompa energi vital ke seluruh sistem.

Hampir setiap sektor industri, mulai dari pabrik makanan, tekstil, hingga pembangkit listrik bergantung pada bejana tekan ini untuk menjaga roda produksi tetap berputar.

1. Pendahuluan

Secara definisi sederhana, boiler adalah bejana tertutup (pressure vessel) yang berfungsi memanaskan air hingga berubah fase menjadi uap (steam) bertekanan tinggi. Uap ini bukanlah produk akhir, melainkan media pembawa panas yang sangat efisien.

Energi panas yang tersimpan dalam uap tersebut kemudian dialirkan ke berbagai mesin untuk kebutuhan proses, seperti perebusan, sterilisasi, pengeringan, atau bahkan menggerakkan turbin mekanis. Tanpa boiler yang andal, banyak proses manufaktur akan terhenti total.

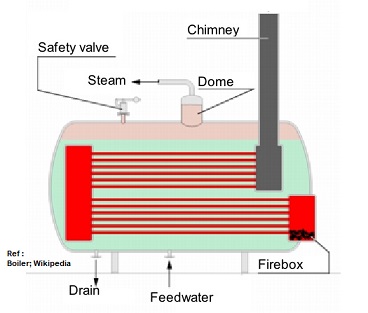

2. Prinsip Kerja: Dari Air Menjadi Tenaga

Mekanisme kerja boiler mungkin terlihat sederhana di permukaan, namun di dalamnya terjadi proses konversi energi yang melibatkan termodinamika dan perpindahan panas yang sangat presisi. Secara sistematis, proses transformasi ini mengikuti alur logika berikut:

• Penyediaan Air Umpan (Feedwater): Air tidak langsung dimasukkan begitu saja. Air harus melalui proses pengolahan kimiawi (water treatment) untuk menghilangkan mineral yang dapat menyebabkan kerak (scaling) atau korosi pada dinding pipa.
• Proses Pembakaran: Di dalam ruang bakar (combustion chamber), bahan bakar—baik gas, solar, biomassa, maupun batubara, bertemu dengan udara untuk menciptakan reaksi oksidasi yang menghasilkan panas ekstrem.
• Perpindahan Panas (Heat Transfer): Panas hasil pembakaran ditransfer ke air melalui mekanisme konduksi pada dinding pipa logam dan konveksi dari gas panas yang mengalir.
• Evolusi Menjadi Uap: Saat suhu air melampaui titik didih pada tekanan kerja tertentu, molekul air berubah wujud menjadi uap (steam). Uap ini kemudian dikumpulkan dalam drum uap sebelum disalurkan ke pipa distribusi untuk menggerakkan turbin atau mesin industri.
• Catatan Kunci: Efisiensi sebuah boiler ditentukan oleh seberapa maksimal panas dari api dapat diserap oleh air. Semakin rendah suhu asap sisa yang terbuang ke cerobong (stack), semakin tinggi efisiensi energi yang dihasilkan.

3. Mengenal Jenis-Jenis Boiler

Dalam dunia industri, pemilihan jenis boiler sangat bergantung pada kebutuhan tekanan dan volume uap. Berdasarkan metode perpindahan panasnya, boiler secara umum dikategorikan ke dalam dua arsitektur utama:

3.1. Fire Tube Boiler (Boiler Pipa Api)
Pada desain ini, gas panas hasil pembakaran mengalir di dalam serangkaian pipa, sementara air yang akan dipanaskan berada di luar pipa tersebut, memenuhi tangki utama (shell).

• Karakteristik: Memiliki konstruksi yang kokoh namun sederhana. Kapasitas uapnya cenderung kecil hingga menengah dengan batas tekanan operasional yang relatif rendah (umumnya di bawah 20 bar).
• Kelebihan & Penggunaan: Sangat efektif untuk industri skala kecil-menengah yang membutuhkan uap jenuh (saturated steam) dalam jumlah stabil, seperti industri tekstil, laundry komersial, pabrik makanan, atau sistem pemanas ruangan.

3.2. Water Tube Boiler (Boiler Pipa Air)
Berlawanan dengan tipe sebelumnya, pada water tube boiler, air mengalir di dalam pipa-pipa berdiameter kecil, sementara api dan gas hasil pembakaran menyelimuti bagian luar pipa tersebut.

• Karakteristik: Desain ini memungkinkan perpindahan panas yang jauh lebih masif dan cepat. Boiler jenis ini mampu menghasilkan uap dengan tekanan dan temperatur yang sangat tinggi (superheated steam).
• Kelebihan & Penggunaan: Memiliki respon yang sangat lincah terhadap fluktuasi beban uap. Oleh karena itu, jenis ini menjadi standar utama pada Pembangkit Listrik Tenaga Uap (PLTU) serta industri manufaktur berat yang membutuhkan tenaga uap skala besar.

4. Komponen Vital dalam Sistem Boiler

Sebuah sistem boiler tidak berdiri sendiri, melainkan didukung oleh komponen-komponen kritis:

• Burner: Alat yang berfungsi mengabutkan bahan bakar dan mencampurnya dengan udara untuk menciptakan pembakaran yang sempurna.
• Safety Valve (Katup Pengaman): Komponen keselamatan paling penting. Katup ini akan terbuka otomatis untuk membuang uap jika tekanan di dalam boiler melebihi batas aman, mencegah terjadinya ledakan.
• Water Treatment System: Air boiler harus bebas dari mineral sadah. Jika tidak, akan timbul kerak (scaling) yang menghambat perpindahan panas dan menyebabkan korosi pada pipa.

5. Material Boiler

Baja konstruksi biasa tidak dapat digunakan untuk pembuatan boiler karena tidak tahan terhadap siklus pemanasan ekstrem. Material yang digunakan harus berspesifikasi "Boiler Quality" (BQ Plate) yang memiliki sertifikasi mill certificate.

• Carbon Steel (Baja Karbon): Digunakan untuk bagian shell (badan), drum, dan pipa pada area dengan suhu moderat (biasanya hingga 400°C). Material ini dipilih karena memiliki tensile strength (kekuatan tarik) yang baik dan sifat ductility (kelenturan) agar tidak mudah retak.
• Alloy Steel (Baja Paduan): Untuk komponen yang terpapar panas paling ekstrem, seperti pipa superheater (di atas 450°C). Baja ini dicampur dengan unsur Kromium (Cr) dan Molibdenum (Mo). Campuran ini memberikan ketahanan terhadap creep, yaitu fenomena di mana logam perlahan memanjang atau berubah bentuk akibat tekanan konstan pada suhu tinggi dalam waktu lama.

6. Konstruksi Pipa

Pipa-pipa (tubes) adalah tempat terjadinya perpindahan panas utama. Dalam konstruksi boiler, standar industri mewajibkan penggunaan Seamless Pipe (pipa tanpa sambungan).

• Keunggulan: Berbeda dengan pipa welded yang dibuat dari pelat yang digulung lalu dilas, pipa seamless dicetak utuh dari bilet baja panas.
• Alasan Teknis: Pipa tanpa sambungan memiliki kekuatan struktur yang seragam di seluruh permukaannya. Tidak ada "garis las" yang menjadi titik lemah saat menahan tekanan uap tinggi.

7. Teknologi Pengelasan dan Uji NDT

Titik paling kritis dalam konstruksi boiler adalah sambungan las antar-komponen. Kualitas pengelasan menentukan umur dan keamanan boiler.

• Kualifikasi: Pengelasan hanya boleh dilakukan oleh juru las bersertifikat (certified welder) yang memegang Welding Procedure Specification (WPS) yang valid.
• Non-Destructive Test (NDT): Setelah dilas, sambungan tidak boleh hanya diperiksa dengan mata. Wajib dilakukan pengujian tanpa merusak, seperti:
• Radiography Test (X-Ray): Memotret bagian dalam lasan untuk melihat keropos atau retak halus.
• Ultrasonic Test (UT): Menggunakan gelombang suara untuk mendeteksi cacat di kedalaman material.
• Hydrostatic Test: Pengujian akhir dengan memompa air bertekanan 1.5 kali lipat dari tekanan kerja normal untuk memastikan tidak ada kebocoran.

8. Sistem Isolasi Panas (Refraktori & Insulation)

Konstruksi boiler juga melibatkan material non-logam untuk mengelola panas.

• Refraktori (Bagian Dalam): Lapisan batu tahan api (firebrick) atau semen cor khusus (castable) yang melapisi dinding ruang bakar.
• Fungsi: Melindungi pelat baja agar tidak terpapar api langsung (yang bisa melelehkan baja) dan memantulkan panas kembali ke pusat api untuk pembakaran sempurna.
• Insulation/Isolasi (Bagian Luar): Lapisan pembungkus (biasanya rockwool atau glasswool) yang menutupi bagian luar boiler, kemudian ditutup dengan pelat aluminium/seng (cladding).
• Fungsi: Mencegah panas terbuang ke lingkungan (heat loss) demi efisiensi energi, serta melindungi kulit operator agar tidak melepuh jika menyentuh dinding luar boiler.

9. Keselamatan dan Kepatuhan Regulasi (HSE)

Boiler adalah alat dengan risiko tinggi. Kegagalan struktur atau operasional dapat menyebabkan ledakan dahsyat yang setara dengan bom. Oleh karena itu, aspek Kesehatan dan Keselamatan Kerja (K3) pada boiler sangat ketat.

Di Indonesia, pengoperasian boiler diatur oleh regulasi pemerintah (seperti permenaker). Beberapa poin kuncinya adalah:

• Sertifikasi Alat: Setiap unit boiler wajib memiliki akta izin dan diperiksa secara berkala (Riksa Uji) oleh tenaga ahli K3.
• Sertifikasi Operator (SIO) : Boiler tidak boleh dioperasikan oleh sembarang orang. Operator harus memiliki Lisensi K3 (SIO) Boiler, baik Kelas 2 (kapasitas kecil) maupun Kelas 1 (kapasitas besar).
• Manajemen Risiko: Pabrik harus memiliki prosedur tanggap darurat khusus untuk insiden ketel uap.

Boiler bukan sekadar pemanas raksasa, boiler adalah mesin konversi energi yang menuntut presisi tinggi dalam desain, operasional, dan perawatan. Investasi pada sistem boiler yang efisien dan kepatuhan terhadap standar keselamatan bukan hanya soal menghemat biaya bahan bakar, tetapi juga melindungi nyawa pekerja dan aset perusahaan.
